Огляд кранових ваг: пристрій і характеристики

Огляд кранових ваг: пристрій і характеристики

Електронні кранові ваги – це дороге, але не складна у використанні обладнання, призначене для вимірювання ваги великогабаритних підвісних об'єктів. Сучасний ваговимірювальний агрегат відноситься до ваг третього класу точності і використовується, переважно, на навантажувальних підприємствах, на базах переробки вторсировини в різних галузевих цехах і т. д. В цій статті ми зробимо огляд основних технічних параметрів і функціональних характеристик обладнання, розглянемо як влаштовані кранові ваги і на що звертати увагу при покупці.



Пристрій кранових ваг

Кранові ваги відносяться до промислового типу обладнання. Використовуються в роботі з масивними і об'ємними вантажами, беруть участь в автоматизації складних виробничих процесів, що експлуатуються в несприятливих умовах.

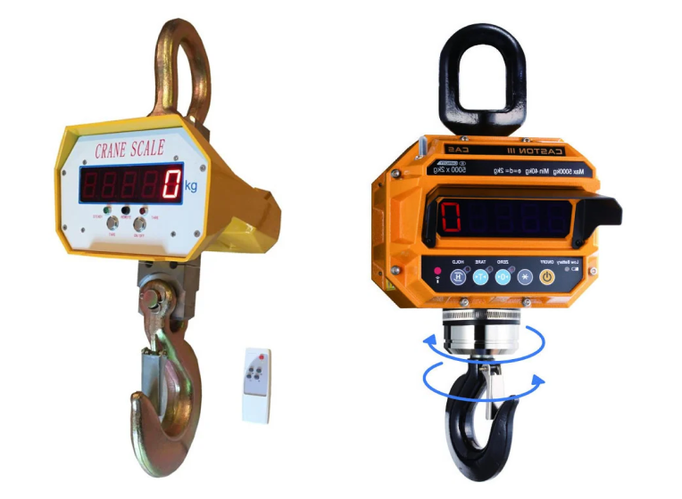

кранові ваги ЗЕВС фото Здавалося б, складну роботу – складного устаткування. Але насправді, кранові ваги мають досить просту конструкцію і зрозумілий функціонал.

Пристрій складається з таких комплектуючих елементів:

  • петлі для кріплення ваг;
  • металевого корпусу з індикаторним дисплеєм;
  • крюки для підвішування вантажу на будь-яких такелажних пристосувань;
  • вбудованим тензометричним датчиком;
  • акумуляторною батареєю;
  • дистанційним пультом управління;
  • зарядним пристроєм.

Перераховані елементи – це лише основні частини ваг, які складають пристрій в базовій комплектації. Однак, для вирішення деяких завдань стандартного устаткування може бути недостатньо. У такому випадку слід звернути увагу на моделі з розширеними можливостями.

Так, наприклад, для ведення програмного обліку зважуваних вантажів необхідні моделі з інтерфейсом RS232 і відповідним програмним забезпеченням.



Робота з крановими вагами

У цілому, конструкція електронних кранових ваг включає три ключових блоку:

  1. Тензометричний;
  2. Електронний;
  3. Корпус.

Кожен блок має власне функціональне значення і відповідає за певні операції в процесі зважування. Тензометричний блок включає тензодатчик і приєднаний до нього гак. При підвішуванні вантажу на гак тензодатчик перетворює зусилля розтягування електронний імпульс. Цей імпульс або аналоговий сигнал передається в електронний блок кранових ваг, де, з допомогою електронної схеми, перетворюється в цифровий код і виводиться в цифровому вигляді на дисплей.

Це короткий опис того,і принципу роботи тензодатчиків. З цього опису ми бачимо, що процес отримання даних про масу вантажу майже повністю автоматизується. Робота оператора полягає тільки в тому, щоб встановити такелажні пристосування з вантажем на гак ваг і управляти їх функціями за допомогою пульта управління.



Тип управління крановими вагами

На сьогоднішній день на ринку представлені моделі кранових ваг з різним типом та параметрами управління. Від складності і ширини технічних можливостей безпосередньо залежить ціна обладнання.

кранові ваги Jadever фотоТак, як правило, бюджетні моделі управляються досить примітивним пультом, позбавленим цифрового екрану. Дальність передачі сигналу тут складає всього 10-15 метрів.

Пристрої середньої цінової категорії оснащені посиленими радіомодулями, здатними передавати сигнал на відстань до 25 метрів. Крім того, пульт управління може мати радиоканальное виконання, що дозволить керувати не одним, а відразу групою ваг.

Дорогі кранові ваги найчастіше забезпечені екраном, як на корпусі, так і на пульті і передають сигнал на відстань до 50 метрів.

Моделі нового покоління оснащені модулями бездротового передачі даних Bluetooth і WI-FI. Такі пристрої відрізняються відразу декількома перевагами:

  • дозволяють керувати відразу декількома вагами;
  • управління може здійснюватися з будь-яких мобільних пристроїв;
  • забезпечують швидку і бесхлопотную інтеграцію в систему обліку підприємства по бездротовому каналу Wi-Fi і Bluetooth.

Дистанційне управління в моделях середньої і високої цінової категорії дозволяє приймати дані з ваг, так керувати їх функціями. Про те, як працюють кранові ваги і які функції включають базові моделі ми поговоримо далі в статті.



Функції кранових ваг

Функціональний перелік кранових ваг, в цілому, відповідає стандарту електронного вагового обладнання і включає:

  • Обнулення;
  • Тарування;
  • Підсумовування;
  • Перемикання режимів індикації брутто/нетто;
  • Фіксування маси "HOLD";
  • Стабілізація показань.

На індикаторний дисплей і екран на пульті виводяться цифрові результати в заданому значенні, а також, в деяких моделях, підсумовані показники, графічне відображення заряду акумулятора.



Об'єм заряду кранових ваг

До речі про акумуляторі. Об'єм батареї – важлива характеристика кранових ваг, яка визначає зручність експлуатації і кількість витрат на обслуговування обладнання. Найбільший обсяг вбудованого акумулятора припадає на кранові ваги з межею зважування від 15 тонн. Однак, і рівень споживання таких моделей досить високий.

В среднем крановые весы разных моделей работают 60-80 часов в автономном режиме. Батарея заряжается от шнура или в съемном виде в течении 8-ми часов. Некоторые модели работают и от сети 220 В.



Основные технические параметры крановых весов

Обзор основных технических параметров даст нам возможность максимально полно раскрыть вопрос о том, что это – крановые весы и чем они характеризуются.

Особенности крановых весов:

  1. Техническое разнообразие моделей в плане предела взвешивания. Так, на рынке представлены модели как на 0,5 тонны, так и на 50 тонн.
  2. Діапазон термокомпенсації. Вибір залежить від умов майбутньої експлуатації. Переважна більшість моделей розраховані на використання в складних промислових умовах, в тому числі і в потужних холодильних комплексах і можуть експлуатуватися без втрати ефективності при температурі від -10 або -20 до +40 градусів за Цельсієм.
  3. Ступінь захисту IP. Тут вибір також залежить від умов експлуатації. Якщо ваги плануються використовувати в добре провітрюваних приміщеннях з помірною вологістю, то достатньо придбати модель з IP54. Якщо планується зважування на вулиці або дуже вологих і запилених приміщеннях, то корпус з дисплеєм і тензодатчик повинні мати рівень захисту IP67.
  4. Запас міцності на розрив. Для підприємств, де висока ступінь ризику, слід звернути увагу на ваги з високою міцністю, кратного п'яти. Середніми вважаються агрегати з трикратним запасом міцності на розрив.



Переваги кранових ваг

Мы привели пусть и не исчерпывающее, но достаточно широкое описание крановых весов, которое позволит выделить их особенности, как разновидности электронного весоизмерительного оборудования:

  • широкий выбор моделей, различающихся по пределу взвешивания и дискретности, способе управления, эксплуатационных характеристикам и т.д. Выбрать оптимальный вариант для решения конкретной задачи не составит труда;
  • экономия рабочего пространства. Крановые весы – наиболее компактный тип промышленных весов;
  • прогресивне технічне супроводження. Моделі нового покоління дозволяють максимально спростити і прискорити процеси передачі і обробки результатів вимірювання ваги.

Тензонометрические датчики ваги кранових ваг демонструють достатню точність і швидкість для успішного використання промислових та напівпромислових умовах.
