Для чого потрібні монорейкові ваги і де їх використовують

Для чого потрібні монорейкові ваги і де їх використовують

На м'ясопереробних підприємствах для зручності транспортування оброблення туш і напівтуш тварин використовується монорейкове транспортний пристрій. А разом з ним – монорейкові ваги, які фіксуються на несучій балці монорейки болтовим з'єднанням або зварюванням. Конструкція кріплення ваговимірювального обладнання дозволяє регулювати транспортер по вертикальній і горизонтальній площинах для поєднання зі штатними шляхами. Таким чином вимірювання маси вантажів відбувається прямо під час транспортування без порушення технологічного процесу, витрати додаткових зусиль і часу на зважування.

Це, по суті, найбільш просте рішення конвеєрних ваг для підвісного транспортера. Всі зважування на монорейкових вагах зазвичай відбувається вручну.

Детальніше про монорейкових вагах – далі у статті.



Конструкція монорейкових ваг

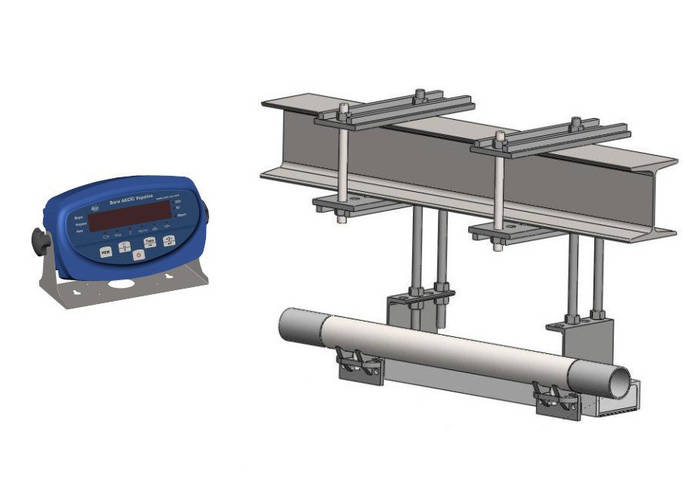

Монорейкові ваги фотоЕлектронні ваги монорейкові складаються з наступних конструктивних модулів:

  • вантажоприймального пристрою (ГПУ);
  • центрально-закріплених тензодатчиків (або датчика, в залежності від моделі ваг), які з'єднуються з ГПУ;
  • вагового терміналу, з'єднаного з тензометричними датчиками допомогою з'єднувального кабелю. крім того, для деяких моделей можливо встановити бездротової індикатор Wi-Fi з радіусом дії до 50 метрів.

ГПУ або напрямна монорейкових ваг конструктивно повторює профіль монорейки і, залежно від моделі, може фіксуватися у рейковому шляху будь-якої форми: смуги, двотавра, труби. Тензодатчики розміщуються в пересувної каретки. Крім того, конструкція передбачає наявність гаків, закріплених на каретці, на які підвішується вантаж.

Залежно від пристрою монорейки, розглядають декілька видів терезів: ваги з ГПУ у вигляді труби, двотаврового профілю або сталевої смуги.

Виготовляються з харчової нержавіючої сталі з порошковим напиленням від корозії. Підходять для очищення і промивання струменем води.



Область використання монорейкових ваг

Найбільше поширення ваги монорейкового типу отримали сільськогосподарської галузі та агропромисловому комплексі. Воно розроблено насамперед для зважування сировини тваринного та адаптовано для відповідних умов зберігання.

Тензодатчики та ваговий термінал монорейкових ваг заховані в герметичний блок з високим ступенем захисту від пилу і вологи (IP67-IP68 – для тензорезисторів і IP65 – для терміналу).

Крім того, великий потенціал експлуатаційних температур (від -20 до +40 градусів за Цельсієм) дозволяє використовувати ваги:

  • у цехах термообробки;
  • на відкритих майданчиках;
  • у холодильних камерах і рефрижераторах;
  • в умовах високої забрудненості та вологості.

Тим не менш, електронні монорейкові ваги також можуть використовуватися в непищевом виробництві і на складах. Наприклад, у виробництві полімерної фарбуванні запчастин в термічних камерах. В цьому випадку вартість фарбування корелюється з масою деталі, а для рівномірного нанесення полімерного шару і просушування вироби ідеально підходить підвісний шлях. У нього для автоматизації процесу вбудовують монорейкові ваги, що підвищує продуктивність цеху і полегшує роботу оператора.

Таким чином, ваги використовуються на м'ясокомбінатах, на відкритих майданчиках харчових підприємств і ремонтних майстерень, а також у пунктах прийому вторсировини.



Максимальна межа зважування

У зв'язку з тим, що використовуються монорейкові ваги для зважування тварин, їх вантажопідйомність адаптована саме для цих цілей.

Максимальна межа зважування більшості поширених в Україні моделей варіюється в межах від 150 кілограм до 1,5 тонн.

Стандарти використання монорейкових ваг розподіляються наступним чином:

  • до 150 кг – компактне обладнання, на яке можна встановити скорочений рейці транспортера;
  • від 300 кг до 1 тонни – обладнання для тваринницьких підприємств. Широко застосовується на м'ясопереробних комбінатах і скотофермах.
  • більше 1 тонни. Такі ваги, як правило, не використовуються на тваринницьких підприємствах, так як вага м'ясних порід навіть великої рогатої худоби не перевищує тонни.Ваги монорейкові Промприлад фото



Довжина рейки

Також вагові транспортери для туш і напівтуш класифікуються по довжині рейки:

400 мм – це мінімум. Менша довжина профілю провокує труднощі в процесі вимірювання маси.

500 мм – стандарт.

750-800 мм – збільшений габаритний профіль, за допомогою якого можна зважувати двоколісні візки.

1000 мм – широкий монорельс, достатній для транспортування та вимірювання ваги будь-вантажний візки підвісного транспортера.



Тип харчування

В якості джерела живлення монорейкових ваг виступає мережевий адаптер від мережі 220 В або від акумулятора 12 Ст.



Функції та опції

Стандартні функції для більшості моделей:

  • Функція зважування;
  • Функція компенсації тари;
  • Функція підсумовування результатів вимірів;
  • Наявність RS232 для зв'язку з комп'ютером.

Додаткові опції:

  • ведення архіву;
  • віддалене управління;
  • індикацію значень маси "брутто", "брутто", "тари";
  • установка індикації на нуль вручну і автоматом;
  • автопідстроювання нуля;
  • "заморожування" індикації ваги вручну і автоматом;
  • підключення до принтера та ін.



Виробництво і установка

Ще одним важливим параметром монорейкових ваг для туш і напівтуш є профіль несучої рейки. Характеристика, не пов'язана з вимірюванням ваги прямо, проте визначає релевантність обладнання для того чи іншого конвеєра.

По суті, профіль виконує функцію ГПУ. Габаритне різноманітність несучого шляху обумовлює великий ряд моделей ваг монорейкового типу.

Незважаючи на те, що профіль транспортера як правило являє собою трубчастий або смугової шлях, ваги зазвичай робляться під замовлення, так як перетин вантажоприймального рейки повинна в точності відповідати параметрам монорейки підвісного конвеєра.

Типів перерізу два:

  • круглий;
  • плоский.

Клієнт вибирає модель, підходить йому за параметрами, а її вантажоприймальної рейок круглого або плоского перерізу виготовляється під технічним завданням замовника.

Для установки і демонтажу більшості моделей не потрібні зварювальні роботи. Для їх фіксації на основну несучу балку підвісного конвеєра використовується дуже проста конструкція болтового з'єднання.
