Технологія штрихового кодування: формування, нанесення і зчитування

Технологія штрихового кодування: формування, нанесення і зчитування
Торгівля – одна з найбільш стрімко зростаючих галузей людської життєдіяльності. Але парадоксально те, що гарні винаходи в торгівлі залишаються надовго. Яскравий приклад – безмін. З технічної точки зору безмен це найпростіші важільні терези, також відомі під ім'ям кантарь. Дивно, що саме така конструкція ваговимірювального обладнання стала еталоном на кілька сотень років. І навіть сьогодні цей тип ваг можна зустріти у продавців самобутніх ринків.
На питання, що таке безмін, відповіли, тепер перейдемо до головної теми даного огляду –штриховому коду. Перехід на маркування у вигляді штрих-кодової символіки ознаменував нову епоху в глобальній торгівлі та обліку товару. Штрих-код – це послідовність чергування чорних і білих ліній вивірених розмірів. Така кодування дозволяє копіювати і повідомляти зчитувального пристрою цифрову або іншу інформацію.

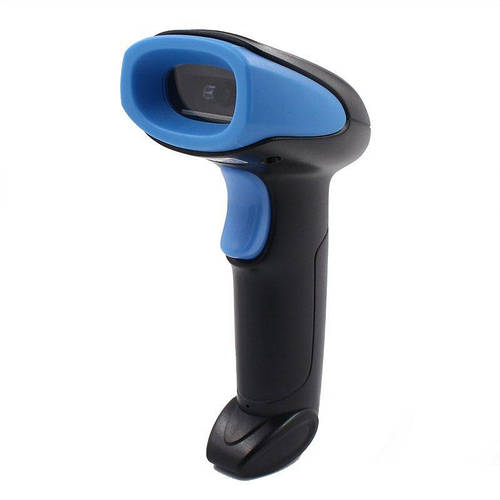

Кожен символ, цифра, кодуються за стандартами, прийнятими у всьому світі. Для розшифровки інформації застосовують сканери штрих код – компактні апарати, що зчитують інформацію за допомогою інфрачервоного променя.
Штрихове кодування складається з трьох етапів:
- Формування коду. Це робиться програмним способом.
- Нанесення. Відбувається або на етапі професійного друку упаковки, або після, на самоклеючу папір за допомогою принтера.
- Зчитування. Проводиться за участю сканера і оператора, який ним керує.
Отримані після зчитування дані відправляються в товарну базу або накопичуються в пам'яті сканера, щоб в кінці робочої зміни працівник міг відправити весь масив даних на комп'ютер.
Основна перевага кодування – швидке отримання відомостей про товар. Етикетки з кодом запросто приклеюються до будь-якої поверхні. Інформація наноситься прямо на продукцію, якщо вона представлена у вигляді пляшок, тюбиків, конвертів. Іноді кодування наноситься безпосередньо на виріб. Яскравий приклад – книги, газети, меблі та інші товари.
Як вже було зазначено, штрих-код це чергується набір білих і чорних штрихів різної ширини. Механізм шифрування здійснюється за рахунок зміни ширини штрихів і розташування прогалин. При пересуванні скануючого променя виконується фіксація всіх перерахованих параметрів, які при обробці переводяться в цифри. Після того, як код зчитується, він перевіряється програмою на предмет відповідності тим кодувань, які вже внесені в базу.
У великих магазинах вся система обліку товарів побудована на принципі відстеження кодувань. Що конкретно можна зашифрувати в набір білих і чорних смуг? Інформацію про шляху проходження товару, вартість, номер партії, термін використання і т. д.
Можна сказати, що штрих-код виступає певним ключем до ідентифікації даних. Але головне, ці дані без праці змінюються, розпізнаються і зберігаються в цифровому вигляді.
Одно-, двомірні штрих-коди
Людством створено два стандарту кодувань – лінійні, вони ж одномірні 1D і двомірні коди 2D кодування.
- Лінійні читаються в одному напрямку. Сьогодні у світі діє така різноманітність одновимірних шифрів: Code128, EAN, Code39 та інші. Недолік цього типу зберігання даних – скромний обсяг інформації: не більше 30 символів. Що до плюсів, то 1D штрих-коди легко розпізнаються найпростішими сканерами.
- Двомірні версії зберігають солідні обсяги інформації: від пари сотень символів до декількох текстових сторінок. Однак щоб вважати масив даних потрібно більш сучасне і більш потужний пристрій з відповідним цінником. Оцінка інформації при розшифровці здійснюється в двох напрямках – по вертикалі та горизонталі. Найбільш поширений двомірний формат – QR-коди.
Розшифровку одновимірної записи типу EAN, що складається з 13 цифр, можна виконати, не маючи спеціального обладнання. Перші дві цифри повідомляють про країну походження товару. Наступні п'ять цифр таять у собі ідентифікацію підприємства. Наступні п'ять розкривають інформацію про товар: найменування, споживчі якості, розмір, маса, склад, колір. І нарешті, остання цифра є контрольною. Вона засвідчує факт того, що сканер відпрацював правильно.
Двомірна символіка типу ITF-14
У свій час компанія CiMatrix розробила власну двомірну кодування під назвою Data Matrix. Цей стандарт допомагає шифрувати великий обсяг даних у межах від 1-го до 500 символів. Масштабується код у межах від 1-го міліметра до 14 дюймів. Виходить, що теоретична щільність Data Matrix досягає 500 млн символів на дюйм. Це в теорії. На практиці ж усе впирається в технічні можливості принтера.
Чим дійсно цікавий формат Data Matrix, так це стійкістю до дефектів друку. Так як можливості даної кодування надлишкові, вона зберігає читабельність навіть у разі часткового пошкодження. В даний час стандарт активно використовується для маркування друкованих плат, процесорів, електронних приладів, носимой електроніки.
Українські стандарти, що регулюють застосування штрих-кодів
В Україні застосування торговельних кодувань регламентується наступними нормативами:
- Загальні вимоги до штрихового кодування. ДСТУ 3145-95.
- Визначення і терміни. ДСТУ 3144-95.
- Розташування та формат розміщення на упаковці EAN. ДСТУ 3147-95.
- Вимоги до нанесення, побудови EAN. ДСТУ 3146-95.
- Присвоєння і реєстрація EAN. ДСТУ 3356-96.
- Електронний документообіг, кодування. ДСТУ 3148-95.
- Якість друку кодувань. ДСТУ 3359-96.
- Штрих-кодів UCC/EAN-128. ГОСТ 3775-98.
- Застосування Cod 128. ДСТУ 3776-98.
Нормативна база досить широка, але як можна помітити, присвячена вона в основному одновимірним методів зберігання інформації.
Майбутнє індустрії бачиться за QR-кодами, які, як і будь-які двомірні шифри, використовують матричну символіку. Крім звичайного QR, активний розвиток отримав Micro QR Code, відрізняється від «старшого брата» укороченими заголовками і зменшеним масивом даних.
